Description
Applications :
Kit pour forage ou pour puits de profondeur maxi 25m monophasé 4″ 0,75cv 220V
Cet ensemble composé de la pompe immergée pour forage, du coffret de démarrage C-BOX pour pompe ainsi que des accessoires d’alimentation et de maintien du système vous permet de le raccorder à une installation existante ou neuve.
Le kit est livré prêt à l’emploi avec le raccordement étanche directement réalisé en atelier avant expédition.
Ce kit de pompe pour forage permettra une profondeur de pompage entre 15m et 20m pour un débit nominal de 2 m3/h à une pression d’environ 3 bars .
Avantages du kit de pompage pour forage ou puits avec pompe immergée 4CR10 :
- Pompe fabriquée en Italie et entièrement construite avec des matériaux inoxydables – Turbine en technopolymère projeté pour garantir une durabilité optimale.
- Capable de produire une large gamme de débits et hauteur de refoulement de l’eau.
- Système de pompage pour forage ou puits largement utilisé pour des applications de relevage de l’eau, de distribution ou surpression d’eau dans des installations hydrauliques domestiques ou professionnelles.
Descriptif technique :
Spécifications techniques du kit pompe forage monophasé 220V 0,55kW
Ce kit foragecomprend :
- Pompe immergée Orlando 4CR10 4 » Monophasée 230V 0,55kW / 0,75CV
- 30 mètres de câble électrique
- Jonction étanche réalisée en atelier
- 25 mètres de câble inox + 2 étriers inox pour la suspension et immersion de la pompe en toute sécurité.
- Coffret de démarrage avec condensateur pour l’alimentation de la pompe.
Pour une profondeur d’immersion de la pompe comprise entre 15 et 20m, vous bénéficierez d’une pression de 3 bars environ à un débit de 2 m3/h (pression nominale + débit nominal).
Complément technique du kit pour pompage de puits ou forage :
La jonction thermo-rétractable entre la pompe et le câble fourni est réalisée gratuitement dans nos ateliers avant expédition.
Grâce à cet ensemble complet de pompe pour puits ou forage, vous bénéficiez d’un kit clé en main, prêt à pomper !
Spécificités de la Pompe immergée centrifuge 220V 0,55kW / 0,75CV Orlando PS CO 4 + Coffret de démarrage
La pompe monophasée pour puits ou forage de 110 mm ou plus est équipée d’un câble d’alimentation, d’un condensateur intégré au coffret de commande fourni.
Le corps et la crépine d’aspiration sont en Acier inoxydable AISI 304, la turbine flottante et le diffuseur est en Polycarbonate (Noryl) et l’arbre est en acier inoxydable AISI 304 et les brides d’accouplement + refoulement sont en laiton..
Complément de caractéristiques techniques :
- Hauteur de refoulement maximum jusqu’à 70m.
- Température du liquide maximum +30°C
- Pompes immergées conçues particulièrement pour des installations de relevage, distribution, adduction d’eau requérant de très grandes pressions et débits.
- Raccordement standard aux normes NEMA permettant d’adapter la pompe sur tous types de moteurs pour pompe immergée Franklin, Flygt, Ebara…

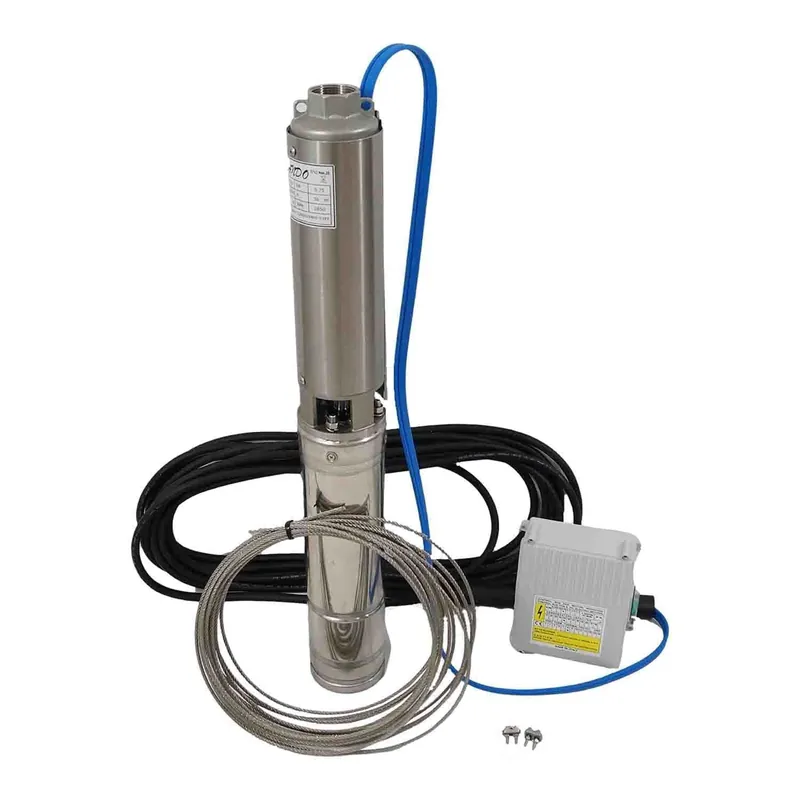

Composition du kit de forage ou puits :
- Pompe immergée 4 » 230V – 0,55kW
- 30m de câble électrique
- Jonction étanche
- 25m de câble inox
- 2 étriers inox
- Notice de montage
| Type de produit |
Kit pour forage 4'' |
| Type d'eau |
Eau claire |
| Plage de débit |
1,6 à 2,4 m³/h |
| Plage de hauteur manométrique |
60 à 45 HMT |
| Débit nominal |
2 m³/h |
| Hauteur manométrique nominale |
50 m |
| Tension d'alimentation |
230V Monophasé |
| Puissance (kW) |
0,55 kW |
| Puissance (cv) |
0,75 cv |
| Intensité |
4,6 A |
| Diamètre pompe |
4" |
| Raccord de refoulement |
1''1/4 (33/42) |
| Hauteur |
620 mm |
| Diamètre |
98 mm |
| Tuyau recommandé |
PEHD Ø 32 mm |
| Température maximale du liquide |
30°C |
| Flotteur de niveau |
Sans flotteur |
| Matière corps de pompe |
Inox 304 |
| Matière turbine |
Noryl |
| Marque |
Pompe&Moteur |
| Indice de protection |
IP68 |
| Garantie |
2 ans |
| Couleur |
Gris |
