Description

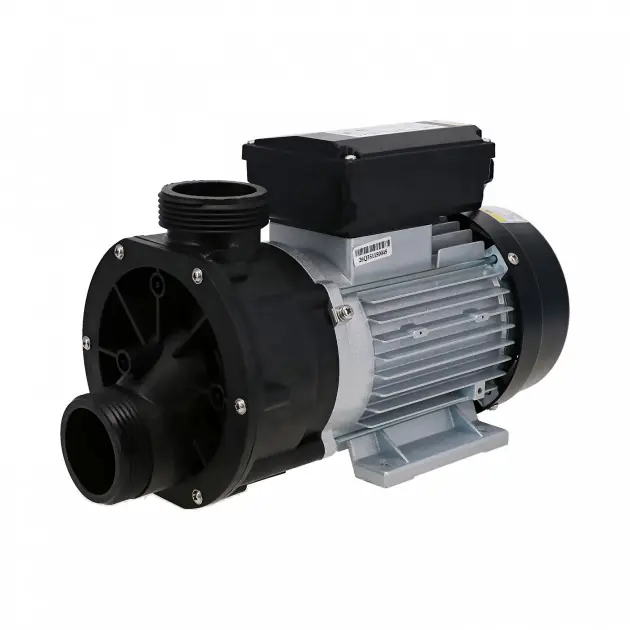

Pompe de filtration pour spa – JA120 Lx Whirlpool
Pompe JA120 – 1.2HP – 900 watts – 335 litres / min
- Châssis moteur en aluminium
- Aspiration basse
- Pompe monophasée avec protection de surcharge thermique.
- Protection IP55
- Température moyenne de fonctionnement : 5-50°C
- Ne pas dépasser une température extérieure de 50°C
- Cette pompe convient pour les spas et baignoires de balnéothérapie
- Possibilité de raccorder un bouton pneumatique pour les spas ne possédant pas de boitier de contrôle électronique.
Schémas techniques
| Modèle |
Puissance (HP) |
Puissance (W) |
Débit Max (l/min) |
H Max (m) |
| JA35 |
0.35 |
250 |
150 |
7.5 |
| JA50 |
0.5 |
370 |
180 |
10 |
| JA75 |
0.75 |
550 |
250 |
12 |
| JA100 |
1 |
750 |
300 |
12 |
| JA120 |
1.2 |
900 |
335 |
13 |
| JA150 |
1.5 |
1100 |
380 |
16 |
| JA200 |
2 |
1500 |
450 |
16 |
| Modèle |
A |
B |
C |
D |
E |
F |
L |
H |
H1 |
H2 |
| JA35 |
100 |
153 |
80 |
164 |
33 |
89 |
317 |
191 |
168 |
63 |
| JA50 |
100 |
153 |
80 |
164 |
33 |
89 |
317 |
191 |
168 |
63 |
| JA75 |
112 |
156 |
90 |
172 |
44 |
86 |
347 |
205 |
179 |
74 |
| JA100 |
112 |
156 |
90 |
172 |
44 |
86 |
347 |
205 |
179 |
74 |
| JA120 |
112 |
156 |
90 |
172 |
44 |
86 |
347 |
205 |
179 |
74 |
| JA150 |
121 |
187 |
90 |
218 |
38 |
120 |
402 |
210 |
211 |
90 |
| JA200 |
121 |
187 |
90 |
218 |
38 |
120 |
402 |
210 |
211 |
90 |
- 1-2-3 : Raccord union 1.5″
- 4 : Vis de flasque avant
- 5 : Flasque avant
- 6 : Joint de flasque
- 7 : Turbine
- JA35
- JA50
- JA75
- JA100
- JA120
- JA150
- JA200
- 8 : Garniture mécanique ( Kit joint )
- 9 : Flasque arrière
- 10 : Moteur électrique
- (4-5-6-7-8-9) : Corps de pompe
- JA35
- JA50
- JA75
- JA100
- JA120
- JA150
- JA200
Raccordement tuyauterie
Livrée avec 2 raccords de sortie 1.5″ (48 mm intérieurs) : Vous pouvez également réutiliser vos anciens raccords de tuyauterie si ceux-ci sont encore fonctionnels.
Les pas de vis d’aspiration et de refoulement ont un diamètre extérieur de 62 mm.
Si votre tuyauterie diffère, accédez à notre gamme Raccords et Union afin de trouver le raccord correspondant à votre tuyauterie
Le corps de pompe est orientable afin de s’adapter à votre tuyauterie. Vous pourrez alors disposer d’un refoulement à gauche ou à droite en fonction de votre installation. Pour cela, dévissez simplement les 4 vis moteur afin de tourner votre corps de pompe dans le sens souhaité. Replacez ensuite les vis en lieu et place.
Raccordement électrique
|
La pompe est livrée avec câble de connexion AMP.
Longueur du câble : environ 150 cm |
